Автоматическая машина для загрузки и разгрузки SMT, машина для подачи и загрузки печатных плат
Автоматическая производственная линия SMT отправляет плату для использования, не нужно касаться платы PCB вручную, что лучше защищает плату PCB. Это также может установить количество подъемных сетей. Эта машина обладает высокой точностью подъема, автоматическим кормлением и рамкой разгрузки, а также функциями тревоги от разлома (Tone, Color). Это необходимое оборудование для реализации полной автоматизации и высокой мощности.
Основные особенности:
1. Подъемная мощность принимает тормозный двигатель для сокращения передачи.
2. Подъемный привод принимает 30 -миллиметровый направляющий рельс с жестким валом, оснащенный точным шариковым приводом.
3. Подъемный стол образуется из цельного литья, с высокой точностью и нелегко изменить.
4. Проверенный трек принимает специальный профиль с валом антиколлинья из нержавеющей стали.
5. Цепочка конвейеры принимает черную цепь PC40.
6. Использование Siemens PLC, оснащенное легко для оперативного интерфейса управления сенсорным экраном.

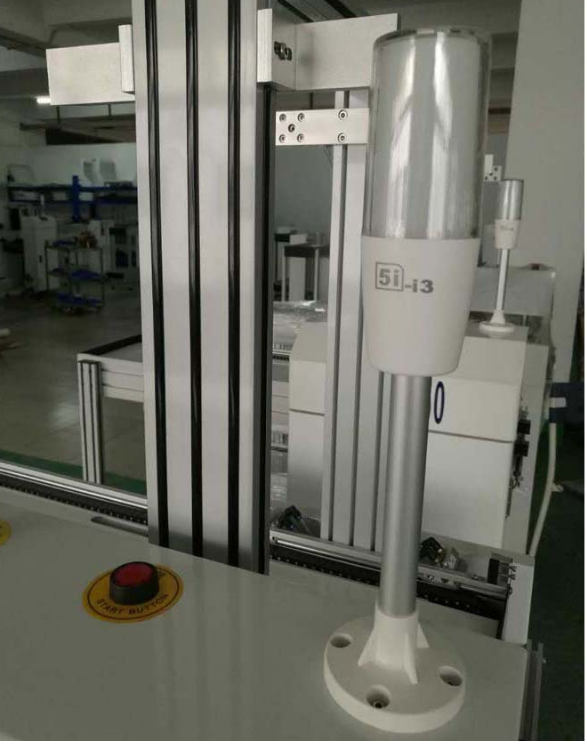

7. ЭКВСЕЦИЯ Индикация статуса: Трехцветный свет с зуммером + сенсорный код тревоги. Дисплей кода тревоги.

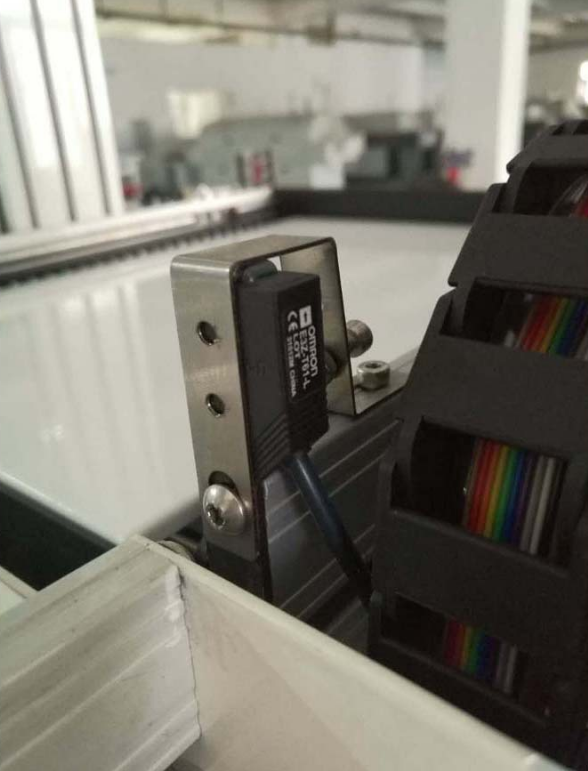

8. Фотоиндрок принимает датчик Omron для зондирования.
9. Анти-датчик установлен на выходе, чтобы защитить печатную плату от подъема шины, когда печатная плата не полностью выталкивается.
10. Упадок и нижние пневматические зажимы могут обеспечить точное положение кадры материала
11. В цилиндре толкающей пластины используется цилиндр стержня, чтобы вытолкнуть ПГБ из рамы материала.
12. Уточняет цилиндр толкающей пластины можно отрегулировать по мере необходимости, чтобы предотвратить повреждение чрезмерной тяги.
13. Обобороты оборудования являются электростатическими опрыскиванием, а поверхность долговечна без падения краски.
Спецификация:

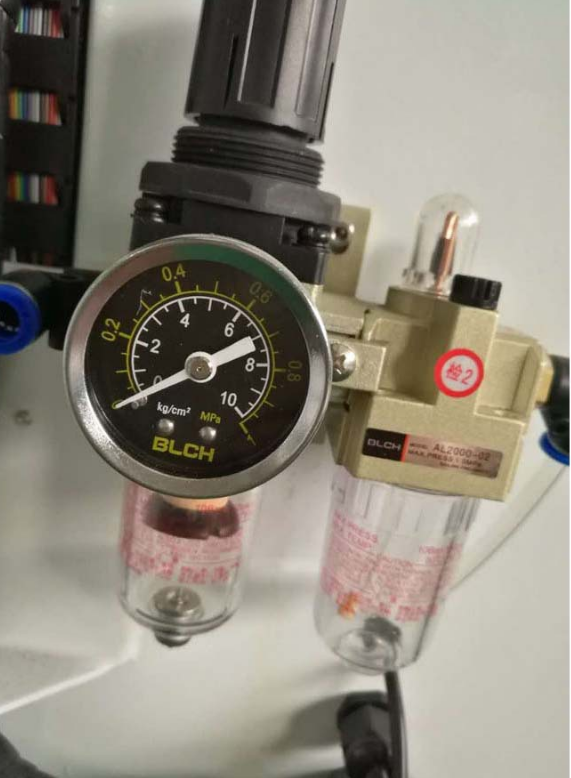

| Источник газа | 0.5 ~ 0,7 МПа | |
| источник питания | 220 В переменного тока | |
| частота | 50/60 Гц | |
| власть | ≤0,4 кВт | |
| Используйте среду | 0-55 ℃ | |
| Рабочая высота | 900 ± 20 мм | |
| Адаптироваться к размеру платы печатных плат | Макс: длина 350 мм*ширина 250 мм Мин: длина 50 мм*ширина 50 мм |
|
| Направление передачи платы печатных плат | Слева направо | |
| Время закрытия | 10 -е годы | |
| Заправка рама времени | 40 -е годы | |
| Вес оборудования | 260 кг | |
